不同小口径厚壁焊管生产直线度状态

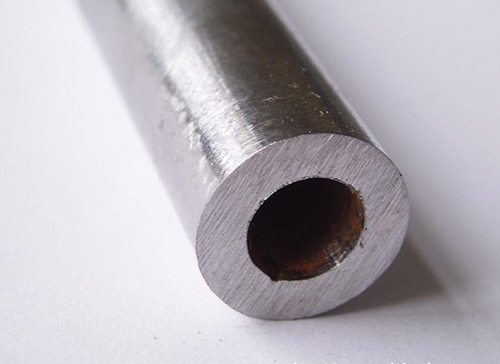

小口径厚壁焊管、直缝焊接焊管、高精度精密焊管等焊管在生产过程中都会导致焊管管体在纵向上出现不同程度的曲线状，对其均需要进行直线度的在线检测，有的焊管直线度好，有的则容易变形，因此要对直线度进行在线检测。
无缝焊管、直缝焊管、锻造焊管这三者来讲，直线度最好的要数锻造焊管了，因其外径是加工设备一点一点车出来的，所以直线度一般没有问题。无缝焊管次之，这种焊管的生产工艺中都有一个三辊绞直的对精度要求高的有6辊矫直机9辊矫直机12辊矫直机等工序，能基本满足客户对直线度的要求。最差的就是直线焊管，虽然基工艺也有这个工序，但其是都是由钢板或者卷板卷制而成，小口径厚壁焊管内部的内应力如果不能很好释放出来，加工完毕后也会引起焊管的变形。
直线度测量仪对矫直后的焊管直线度进行测量。测量时在水平（X轴）和竖直（Y轴）方向上各设置3组测头测量棒材X轴和Y轴方向的边缘位置，系统根据测头1和测头3采集的X轴方向位置值拟合一条直线，位置2的测量值与该直线的偏差即为位置2在X轴方向的直线度误差。同理可得到位置2在Y轴方向的直线度误差。设X轴的直线度误差为δ1、Y轴的直线度误差为δ2，利用三角函数即可计算出棒材直线度的实际误差δ。
